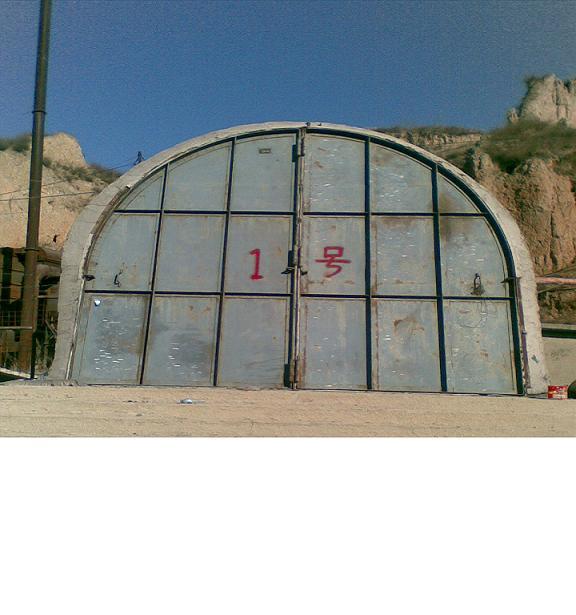

斜風井防爆門
斜風井防爆門用于回風斜井井口,是煤炭工業部武漢煤炭研究院設計,產品質量標準和檢測標準嚴格執行Q/WMS-3015-2006(斜風井防爆門)。本斜風井防爆門為門框(門框分對稱件,每件為角鋼組焊框架構件)、門扇(門扇為鋼板、井字形分布角鋼等組焊而成)和反風裝置(反風裝置采用鋼管插栓。)等部件組成,密封方式采用δ3橡膠板密封。
斜井防爆門主要用于礦山斜風井口。當井下發生危險時,沖擊波將該防爆門向外沖開,起到釋放并緩解斜風井沖擊波的作用。
斜風井防爆門國標圖紙
斜風井防爆門參數
序號 圖 號 規格
1 標66-375(1)--00 5000×3800
2 標66-375(2)--00 4500×3550
3 標66-375(3)--00 4000×3300
4 標66-375(4)--00 3500×3050
5 標66-375(5)--00 3000×2800
6 標66-375(6)--00 2500×2650
斜風井防爆門使用說明
1、本設計適用于通風最大負壓為350毫米水柱扇風機為抽出式;
2、件號7焊接鋼管在反風時應用,正常工作時不用要妥善保管;
3、防爆門的運輸應采取必要措施防止變形;
4、防爆門的門框安裝要與采礦專業密切配合,嚴防變形;
5、門框與門扇的配合,力求緊密門框中柱后部加膠皮防止漏風;
6、件號3合頁安裝時加油潤滑要保證靈活;
7、防爆門全部應涂紅色樟丹,再涂黑色油漆。
斜風井防爆門安裝要求及方法
1、安裝要求:
斜風井防爆門安裝時,依照安裝方法,安裝后應鉛直平整,開啟靈活。然后將防爆門關閉,將擋桿放置在門框兩側的固定架上,并在外側門的下方用沙石或土將門掩埋10厘米。
2、安裝方法:
(1)先整理并測量巷道口的寬度和高度,保證防爆門整體(包括予埋件)放入。
(2)將兩扇門平放在地面,整理好兩門中間的密封橡膠板,用螺栓將兩門固定好,即待安裝。
(3)將方向調正,保證防爆門只能向外開,然后將兩扇門同時用力立起在井口。
(4)調整好后,用木撐將整體門固定。
(5)按井口設計開始砌墻固定。
(6)墻體凝固后,將防爆門關閉,將擋桿放置在門框兩側的固定架上,并在外側門的下方用沙石或土將門掩埋10厘米,即可正常使用。
3、維護方法:
(1)凡有防銹料脫落或碰掉處均應隨時補涂。
(2)密封橡膠條如有損傷或脫膠應及時更換或粘接,密封條更換期為2年左右。
(3)門樞轉動部分如有銹蝕應擦洗干凈并應重新涂油。
礦用斜井防爆門 斜風井防爆門 廠家咨詢電話:19851692242
